Delovanje tekstilnih kanalov in difuzorjev

Izdelki Prihoda^® običajno delujejo kot dovodni kanali zraka (prenos zraka) in kot distribucija/difuzija zraka v prostor.

Dobavljamo obe vrsti sistemov:

• sisteme za distribucijo pozitivnega tlaka - dovod zraka in
• kanale za odvod zraka iz prostorov pod negativnim tlakom - odvod/povratni zrak.

Odvod zraka iz difuzorjev

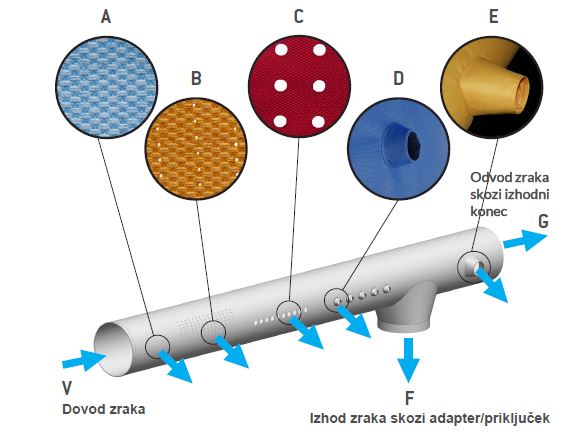

Dovodni zrak, ki doteka v difuzor skozi enega izmed koncev ali skozi dovodni priključek, lahko izstopa iz difuzorja na enega od naslednjih načinov:

A - skozi prepustno tkanino
B - skozi mikroperforacije - 200-400 µm lasersko izrezane luknje v tkanini
C - skozi perforacije - lasersko izrezane luknje s premerom, večjim od 4 mm
D - skozi majhne tkaninske šobe
E - skozi velike tkaninske šobe
F - skozi adapter/odvodni priključek - zrak se preusmeri v drug sistem/območje
G - skozi izhodni konec - zrak se vodi v drug sistem/območje

Vedno velja: V = A + B + C + D + E + G. Nekatere vrednosti A, B, C, D, E, F, G so lahko enake nič.

Tekstilni difuzorji so univerzalno orodje za distribucijo zraka in pokrivajo celoten razpon vzorcev dovajanja zraka. Zahtevano porazdelitev zraka dosežemo z izbiro pravilnega načina odvajanja zraka. Način dovajanja zraka lahko združimo v enem samem razpršilnem kanalu v poljubnem vzorcu ali razmerju.

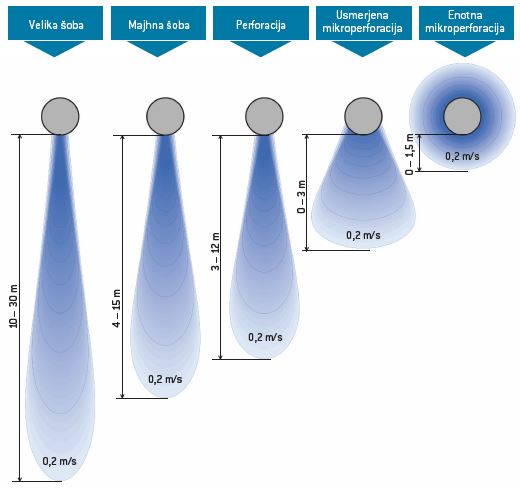

Razdalja potovanja zračnega toka od tekstilnih difuzorjev

Potovalna razdalja je odvisna od razpoložljivega statičnega tlaka in temperaturne razlike.

Hitrost zraka na različnih razdaljah od difuzorja lahko izračunamo z Prihoda^® programsko opremo za načrtovanje, ki se nenehno izpopolnjuje in upošteva vse povezane vplive na načrtovanje.

Tekstilni difuzorji Prihoda^® na splošno delujejo pri podobnih hitrostih pretoka zraka kot običajni kanali. Največjo hitrost v kanalu določa aerodinamični hrup glede na kraj uporabe. Možna je potreba po dodatni omejitvi hitrosti zaradi turbulence toka, ki lahko povzroči vibracije tkanine. Upoštevati je potrebno posebne pogoje pretoka, statični tlak in težo uporabljene tkanine.
